產品簡介：

帶電作業用的絕緣桿、絕緣棒和絕緣繩索的絕緣性能關乎作業人員的人身AQ，在使用之前必須對其絕緣性能進行測試，一般常用的方法是用絕緣電阻測試儀（即兆歐表）測試或進行分段耐壓測試，這些方法比較費時費力，而且由于絕緣設備某個局部的絕緣劣化不會引起設備整體絕緣電阻較大變化，因而較難及時發現此類缺陷。

JL1107絕緣桿繩索質量快速檢測儀采用全新的高頻測量原理和技術，提供了一種簡便、快速、AQ的檢測方法。

AQ事項：

◆ 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用；

◆ 使用本儀器前一定要認真閱讀本手冊；

◆ 儀器的操作者應具備一般電氣設備或儀器的使用常識；

◆ 本儀表屬高精密儀表，應避免劇烈振動；

◆ 對本儀器的維修、維護和調試應由專業人員進行；

◆ 使用儀器過程中應輕拿輕放，不可撞擊、倒放或放置重物在儀器上面；

◆ 請嚴格按照使用說明書的測試步驟進行各項操作；

◆ 儀器應放置于干燥、通風，無腐蝕性氣體的室內；

◆ 請不要私自拆卸、分解或改造儀器，否則有爆炸的危險；

◆ 請不要私自維修儀器或改造、加工儀器，否則儀器不在質保之列。

依據標準：

JL1107絕緣桿繩索質量快速檢測儀依據的相關標準如下表所示：

產品優勢：

◆ 采用高頻測量新方法，無交直流高電壓輸出，輸出電壓低于人體AQ電壓，絕無觸電危險；

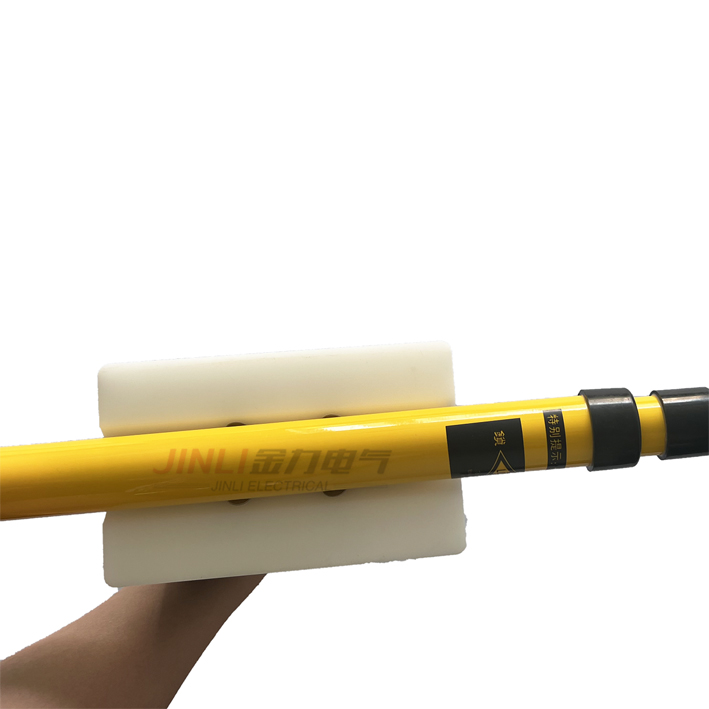

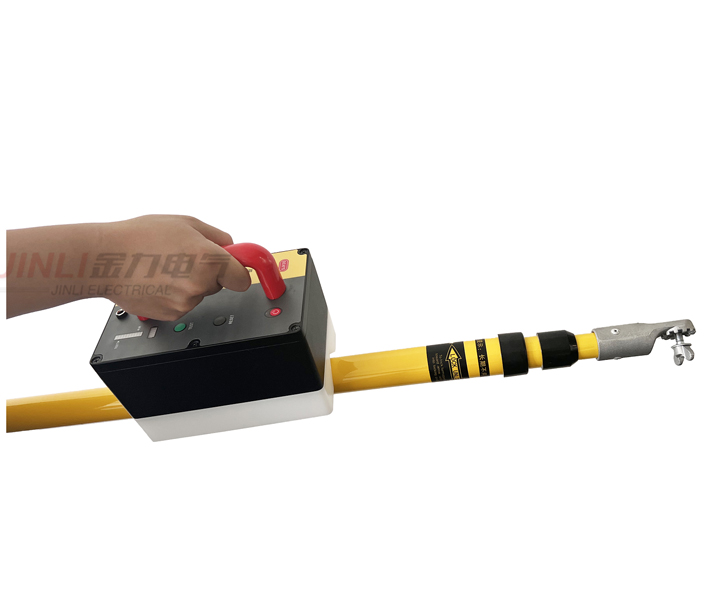

◆ 底部采用V型卡槽式設計，測量時只需沿被測物表面滑動即可實時檢測被測物全段絕緣狀態，檢測過程快速GX，省時省力；

◆ 采用多電極方案，保證對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求，被測物標準尺寸如下：

絕緣棒：Φ10mm~Φ15mm

絕緣桿：Φ28mm~Φ77mm

絕緣繩：Φ10mm~Φ14mm

◆ 具有自檢功能，能及時發現設備自身問題，防止因儀器故障誤判被測物絕緣狀態，引發不可預測的AQ事故；

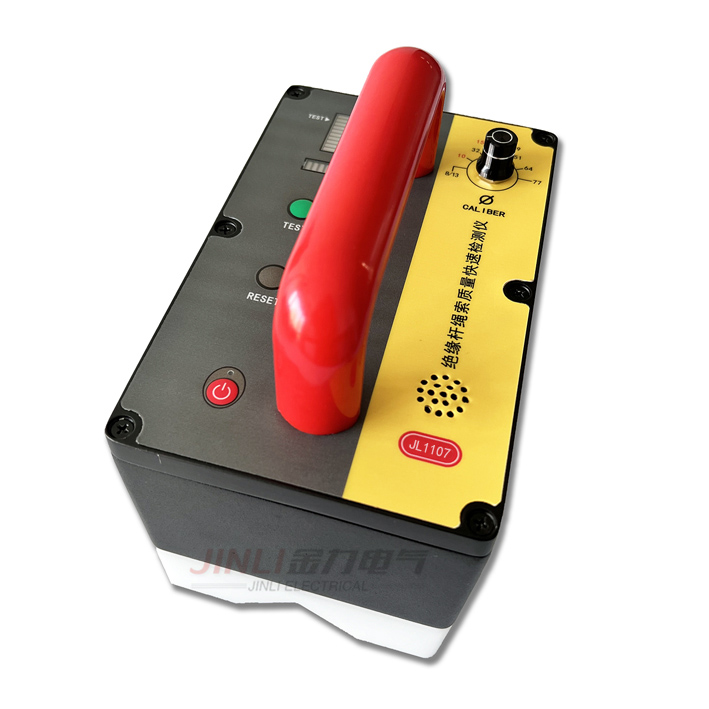

◆ 人機接口簡單，易操作，采用多段光條式數碼管和蜂鳴器顯示設備絕緣狀態，簡潔明了。

供電方式：

JL1107絕緣桿繩索質量快速檢測儀采用ZX的電源適配器，請勿在使用過程中使用其它充電器，否則造成的任何后果，廠家不承擔任何責任。ZX充電器具體參數如下：

◆ 輸入：220~240V AC；

◆ 輸出：輸出電流1A，zui大輸出電壓29.4V；

◆ 充電狀態指示燈LED：為紅燈表示正在充電，為藍燈表示已充滿。請不要對電池過度放電，否則將有損電池。

測試原理：

當被測物絕緣劣化時，其等效絕緣電阻和等效電容將發生變化，可以通過檢測絕緣電阻或者進行工頻耐壓試驗來判斷，由于絕緣電阻達到數兆歐到數百兆歐，為獲取較大電流信號提高測量精度，施加的直流或工頻交流電壓需達到數千伏到數十千伏級別，嚴重威脅測試人員人身AQ。

在被測物絕緣發生劣化時，等效電阻和電容都將發生變化，利用電容在高頻下阻抗降低的原理，對被測物施加高頻信號，在電壓較低時也可以獲取較大的電流信號，通過測量電壓和泄漏電流，可以計算得到等效電阻和電容，進而判斷被測物絕緣狀態。

產品參數：
