產品簡介：

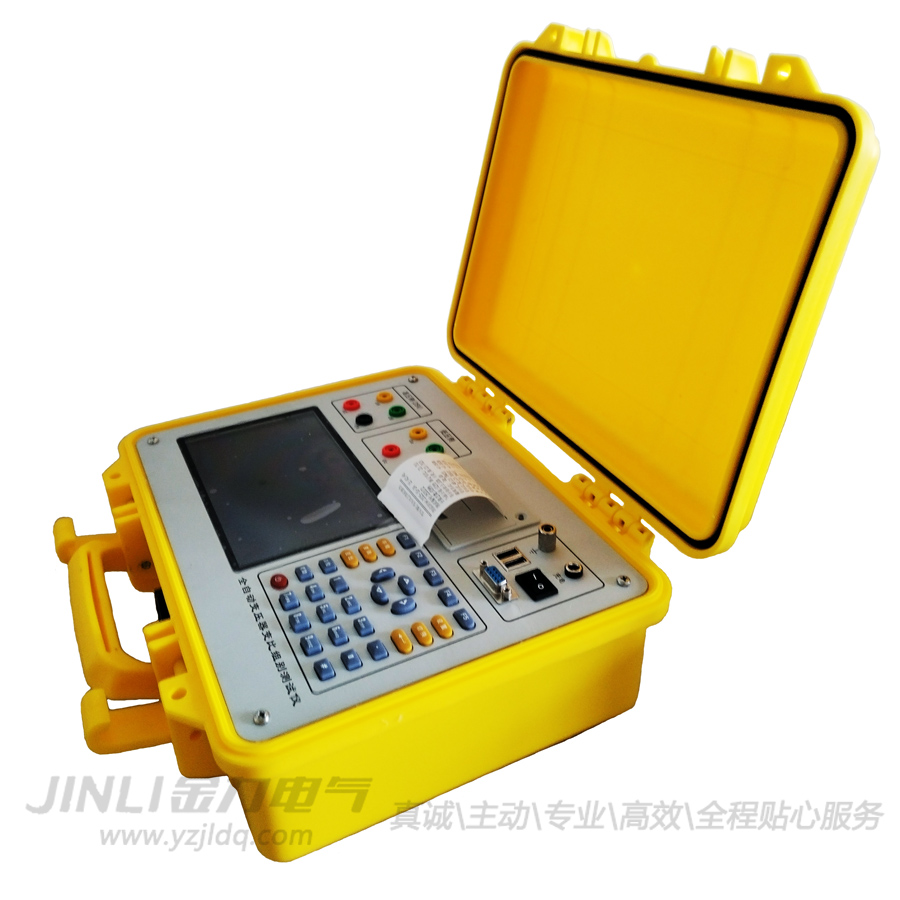

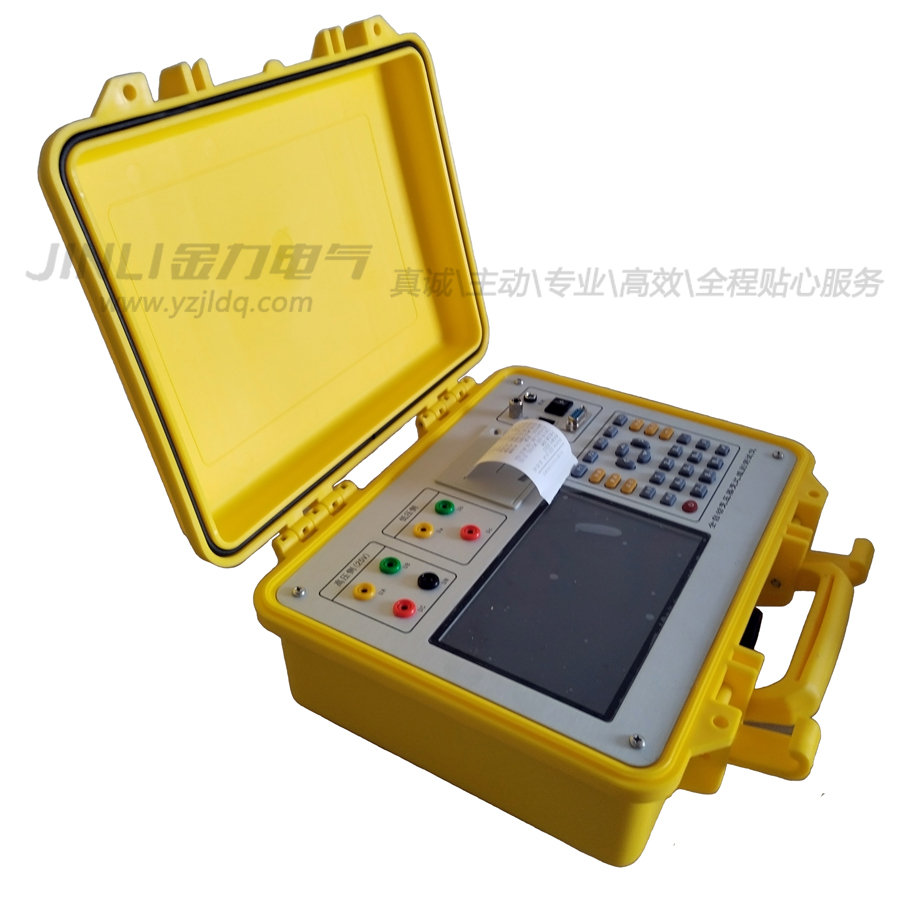

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的JL3010E多功能變壓器變比測試儀（變頻法）除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第1款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器、低電壓輸入變壓器），是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

 ◆ 儀器采用變頻法測量（測量信號偏離工頻信號），抗干擾能力強，測試速度快，數據穩定性好。

 ◆ 儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。

 ◆ 儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。

 ◆ JL3010E多功能變壓器變比測試儀（變頻法）采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。

 ◆ 儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，zui多可擴展存儲1000組現場校驗結果，通過U盤將結果轉存至計算機，生成報表、打印，實現微機化管理。

 ◆ 儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

產品特性：

 ◆ 真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

 ◆ 功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

 ◆ 采用變頻測量方式，精度高、抗干擾強、速度快。

 ◆ 相角測量功能：準確測量高、低壓側之間的相位角（0-360°），可以對非整點的變壓器進行變比和角度的測量。

 ◆ 六角圖顯示功能：結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

 ◆ 盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

 ◆ 分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

 ◆ 同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

 ◆ 具備消磁功能，可以消除變壓器鐵芯中的剩磁，避免因剩磁對測試結果造成影響。

 ◆ 具有低輸入電壓變壓器專門測試功能，對于一次電壓很低的變壓器采用特殊電壓進行測試，避免勵磁電流太大而無法測試的情況。

 ◆ 抗振性好：軍品接插件的使用增強了抗振性能。

 ◆ 采用7寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

 ◆ 儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。

 ◆ 儀器具備USB接口，可以支持U盤，將存儲好的數據文件拷貝到電腦。（數據文件是文本格式，不需要ZY軟件即可打開）

 ◆ 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

 ◆ 攜帶方便：體積小，重量輕。

 ◆ 內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

產品參數：

 ◆ 變比測量范圍：0.9~10000

 ◆ 測量速度：35秒內完成三相測試

 ◆ 測量精度:高壓側電壓的測量精度0.05%

                     低壓側電壓的測量精度0.1%

                                 相角分辨率：0.01°

                                 相角測量精度：0.1°

                                 變比分辨率：0.0001

                                 變比測量精度0.1%（0.9－200）

                                                         0.2%（200－2000）

                                                         0.3%（2000－10000）

                   根據用戶要求可訂制全量程0.1級的設備

 ◆ 輸出電壓：測試普通變AC25V、測試低輸入電壓變壓器AC5V

 ◆ 攜帶方便、適合野外作業

 ◆ 外形尺寸：320×240×130

 ◆ 重量：2.6Kg
