產品簡介：

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的JL3010F多功能全自動變比測試儀（三卷變）除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第1款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；具備兩套低壓繞組測量電路，可同時測量三卷變的高壓/中壓、高壓/低壓變比值和夾角（對于三卷變一次接線即可完成對各繞組間各分接檔位變比的測試，工作效率大大的提高）；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

 ◆  JL3010F多功能全自動變比測試儀（三卷變）內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。

 ◆  儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。

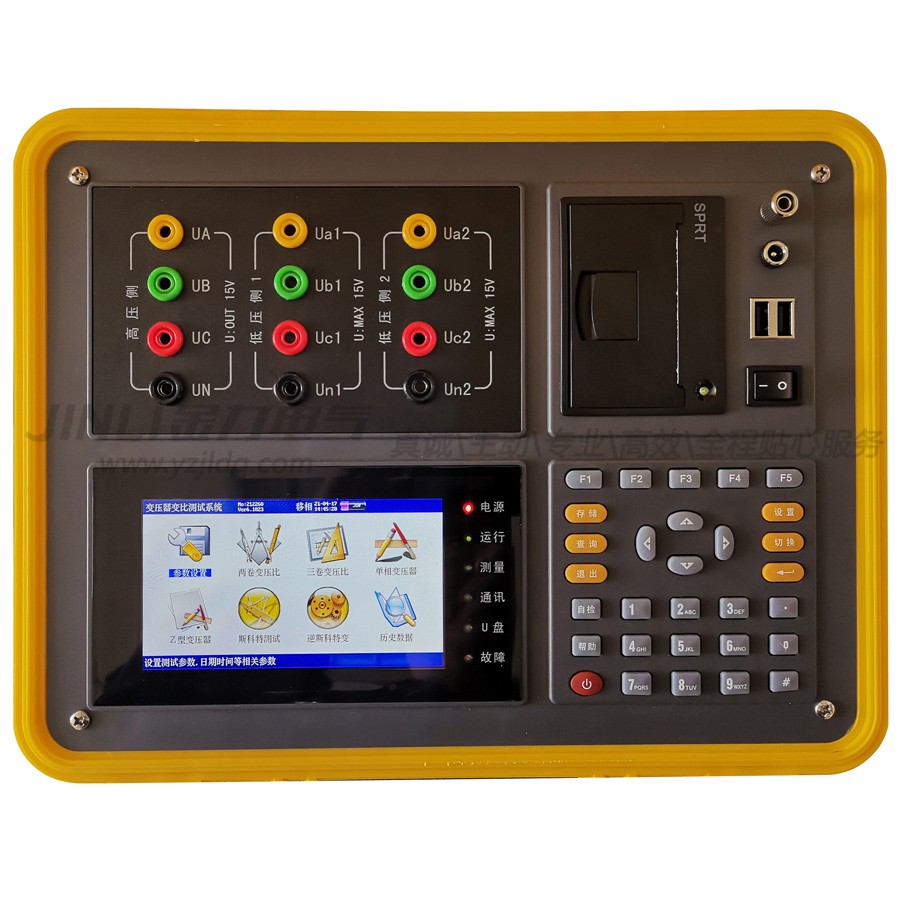

 ◆  儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。

 ◆  儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，zui多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。

 ◆  儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

產品特性：

 ◆  對各種類型的單、三相變壓器進行變比和連接組號的測試。

 ◆  真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

 ◆  功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性、相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

 ◆  新增雙低壓測量通道功能，一次測試即可對三卷變壓器實現高壓/中壓、高壓/低壓兩組數據同時測量出結果，效率提高一倍，非常適合工作量大，任務繁重的情況（對于多分接檔位的變壓器尤其適合）。

 ◆  相角測量功能：準確測量高、低壓側之間的相位角（0-360°），可以對非整點的變壓器進行變比和角度的測量。

 ◆  六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

 ◆  盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

 ◆  分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

 ◆  抗振性好：軍品接插件的使用增強了抗振性能。

 ◆  采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

 ◆  儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。

 ◆  攜帶方便：體積小，重量輕。

 ◆  內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

產品參數：

 ◆  變比測量范圍：0.9~10000

 ◆  測量速度：5秒內完成單相變測試，10秒內完成三相變測試

 ◆  測量精度:高壓側電壓的測量精度0.05%

                       低壓側電壓的測量精度0.1%

                                   相角分辨率：0.01°

                                   相角測量精度：0.1°

                                   變比分辨率：0.0001

                                   變比測量精度0.1%（0.9－200）

                                                           0.2%（200－2000）

                                                           0.3%（2000－10000）

                          根據用戶要求可訂制全量程0.1級的設備

 ◆  測試輸出電壓：三相5-20V自適應

 ◆  攜帶方便、適合野外作業

 ◆  外形尺寸：320×240×130

 ◆  重量：2.3Kg
