直流系統接地故障重要探討
前面我們說過直流系統接地的產生和危害，我們從直流接地危害中，可以看出無論是正極接地還是負極接地，只要有一個接地，即對地構成了新的接地回路就要求迅速排除，否則一旦出現二點或多點接地就會發生故障，乃至發生事故。從目前現場實際中的情況和經驗所得，大致有以下幾種方法。直流系統接地故障測試儀
1.拉路法
直流接地回路一旦從直流系統中脫離運行，直流母線的正負極對地電壓就會出現平衡。所以人們通常從直流接地回路瞬間停電，確定直流接地點是否發生在該回路，這就是所謂的“拉路法”。直流系統是個不間斷電源，基于它的特殊性，人們不能隨意停電。近年來隨計算機的大量使用，微機保護同樣也不允許人們隨意斷開直流電源?，F(xiàn)場排除故障中，經常發生非正常的閉環回路，采用雙電源供電回路，以及變電站在現場施工、擴建、修試過程中遺留了直流負載的信號回路、控制回路和保護回路之間沒有區分等等，使直流接地故障查找難度更加困難。“拉路法”往往造成了控制回路或保護回路跳閘等事故。
2.自動接地巡檢儀查找回路
目前市場上出現了眾多廠家的直流接地選線裝置。一般以“信號注入法”、“霍爾傳感器監測法”、“磁飽和監測法”三種原理設計生產的，大致情況是在直流的各分支回路上安裝一個穿心式的電流互感器，各互感器感應到的信號經過直流接地選線裝置分析判斷，確定直流接地的分支回路，其安裝在支路回路上的傳感器編號和接地檢測儀顯示部分回路對應編號。其優點是能在線監測實時監測各分支回路的接地狀態，查巡接地回路時，如“全自動的逐路測試法”，如果儀器測量是準確性很高的話，是一種不可能缺少的自動化設備。但由于其測量精度不高、誤報率較多、抗干擾能力差，各現場情況不一致等問題，在使用上出現了一些問題。直流系統接地故障測試儀

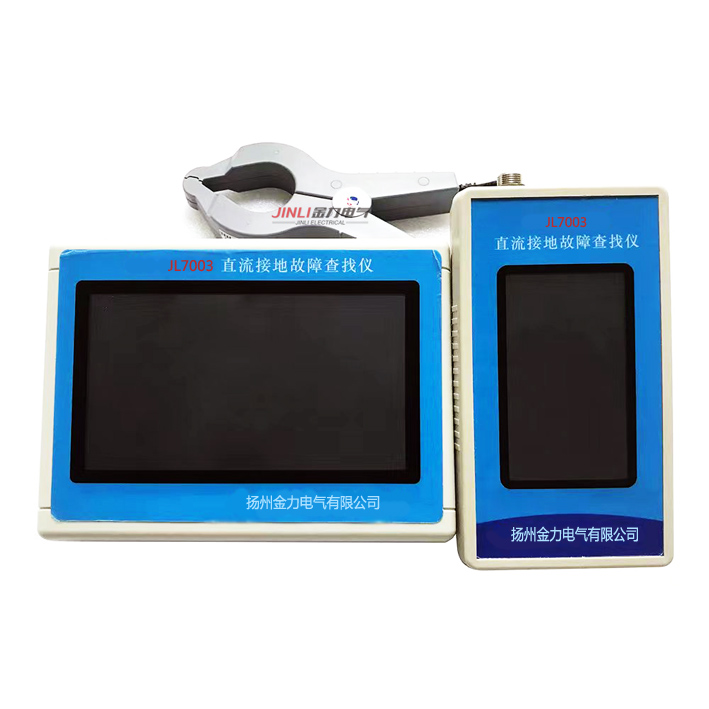

3.便攜式儀器查找定位方法
使用便攜式的直流接地故障查找儀，查找直流接地不失為一種好方法，作為拉回路法的輔助測試儀，對接地故障的排除在時間上和AQ上都是好幫手。其特點如人為拉路法，不需斷開直流回路電源，移動式的采集互感器在各分布回路上測量。如果出現接地回路就報警。直流系統接地故障測試儀
4.人工故障排除方法
變電站的直流接地雖然是復雜的，無論是常規保護還是微機保護，其故障的排除法是一致的。采用拉路尋找分段處理的方法，以先信號和照明部分，后操作部分;先室外部分后室內的原則。根據現場的故障排除經驗如下：
1. 首先確定是正極接地還是負極接地，測量正負極對地電壓，有效區分是正極接地還是負極接地。
2. 兩段母線之間的區分，使查找的接地不會大范圍擴大，確定發生直流接地在哪一段。直流系統接地故障測試儀
3. 如果有直流接地選線的裝置，不能準確確定，有誤報的現象，請退出運行中的直流接地檢測儀。
4. 如果站內二次回路有在施工的或有檢修試驗的應立即停止，拉開其工作電源，看信號是否消除。
5. 采用分段分部位拉路法，操作電源一定要由蓄電池供電，先停下重要的回路，如信號回路和照明回路等。
