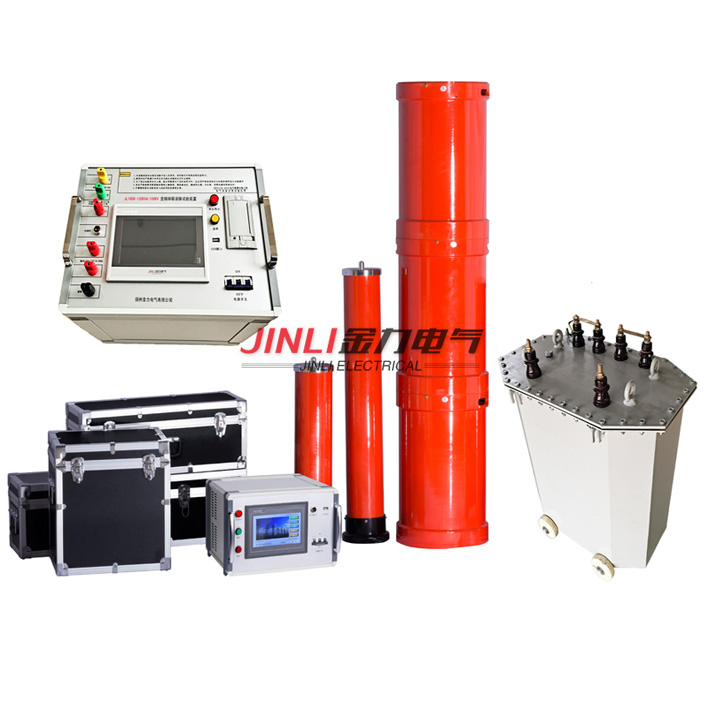

變頻串聯諧振交流耐壓試驗過程

　　工頻交流耐壓試驗就是對被試品施加一定的電壓，并保持一定時間，以考慮被試品絕緣承受各種電壓的能力，從而保證設備的AQ運行。絕緣電阻和吸收比試驗、泄漏電流和直流耐壓試驗以及介質損失角測量試驗等雖然能發現很多絕緣缺陷，但因其試驗電壓低于被試品的工作電壓，往往對一些絕緣缺陷還不能及時發現，為了進一步暴露設備缺陷，檢查電氣設備絕緣水平和確保是否能投入運行，有必要進行交流耐壓試驗。它是鑒定電氣設備絕緣強度zui有效zui直接的方法，它對于判斷電器設備能否投入運行具有決定性的意義。

交流耐壓試驗的電壓、波形、頻率和在被試品絕緣內部電壓的分布均符合實際運行情況，因此，交流耐壓能有效地發現電氣設備存在的較危險的集中性缺陷。試驗電壓越高，發現絕緣缺陷的有效性越高，但被試品被擊穿的可能性越大。對于絕緣良好的試品，交流耐壓會使絕緣強度逐漸減弱，形成絕緣內部劣質的積累效應。絕緣擊穿電壓值不但與所加電壓有關，而且還與加壓的持續時間有關，其擊穿電壓隨加壓時間的增加而逐漸下降。因此，必須正確選擇試驗電壓的標準和耐壓時間?，F有標準規定耐壓時間為1min，一方面是為了便于觀察被試品的情況，使有弱點的絕緣有時間暴露，特別是固體絕緣發生熱擊穿需要一定的時間；另一方面又不致因時間過長而引起的不應有的擊穿。

　　試驗操作方法

　　1) 過流保護設定：將操作臺內低壓電流繼電器和高壓電流繼電器分別整定，一般整定為試驗電流的1.1倍。

　　2) 過壓保護設定：按試驗時的電壓的1.1倍整定。

　　例：該試驗電壓為45kV時，則其顯示器應調整為47kV。

　　3) 將分壓器的屏蔽線接到控制臺上高壓電壓兩接線柱 ，注意：所有地線必須接好，牢固可靠。

　　4) 將激勵變壓器上的高壓電流K1、K2接到控制臺上高壓電流兩接線柱.

　　5) 耐壓時間整定：將時間繼電器上的試驗時間設置到所需的試驗時間。

　　6) 按上圖所示連接好試驗接線檢查無誤后方可合閘。

　　7) 合上控制臺的斷路器，此時若調壓器不在零位，調壓器將自動回零 。待調壓器回零后才可試驗。

　　8) 一般在不接通主電源前，調節電抗器鐵芯間隙，觀察升降及間隙限位保護功能是否正常。另外還可適當調節升壓、降壓，觀察按鈕及低壓電壓表頭是否都正常工作。

　　工頻耐壓試驗操作過程注意事項：

　　a、試驗人員應做好責任分工,設定好試驗現場的AO距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護AO及觀察被試品狀態工作。

　　b、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。

　　c、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。

　　d、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
